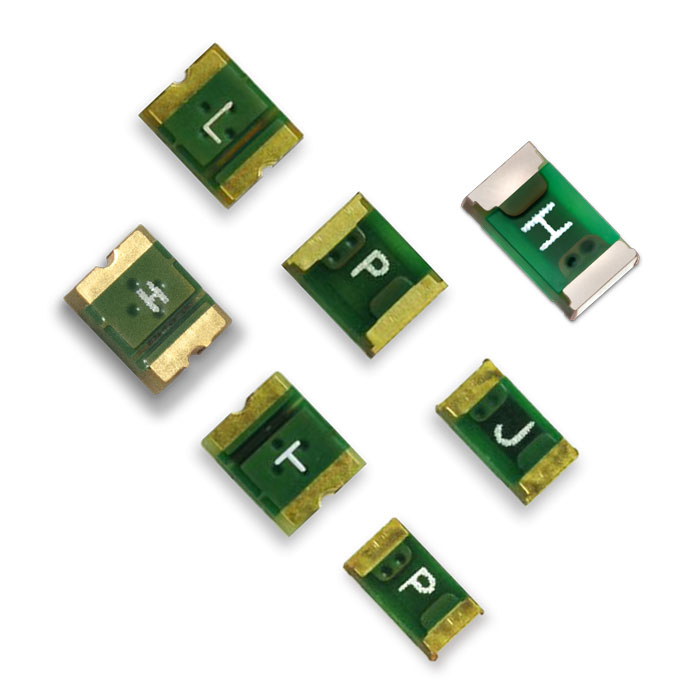

力特Low Rho SMD系列 用于一般電子產品過流保護的PolySwitch封裝PPTC
更新時間：2018-09-20
PolySwitch®低電阻SMD（表面安裝式裝置）是一款多功能裝置，非常適合空間有限并具有低功率耗損和高環境可靠性要求的一般應用。
該器件可為電池組PCM（保護電路模塊）、電路PCBA和信號/功率輸入/輸出接口提供過流和過熱保護。 自恢復功能可確保設備將“跳閘”，并在故障期間保護應用，在故障排除后還能重新恢復功能。
低電阻SMD系列包括20款裝置。 在型號描述中，“micro”前綴是指1210外形規格，“nano”前綴是指1206外形規格。
功能與特色:
- 額定電流：1.75至6.0A
- 最大額定電功率: 電壓為6VDC，短路電流為50A
- 符合RoHS標準
- 無鹵素（參考: Br<=900ppm, Cl<=900ppm, Br+Cl<=1500ppm)
- 機構認證: UL、CSA、TÜV
特色:
- 完善的獨創“封裝芯片”設計可耐受熱焊和強力成型工藝
- 提供緊湊型1206和1210封裝，可適應工業標準尺寸，并節約電路板空間
- 超低內阻 自動復位
- 快速跳閘
應用:
- 手機和智能手機、可穿戴設備、便攜式游戲控制臺、VR/AR頭戴式顯示器(HMD)、平板電腦和電子書、便攜式打印機和投影機、鋰離子電池供電移動設備、USB接口
-
電氣特性:
| 產品號 |
IHold I保持電流 （A） |
ITRIP I動作電流 （A） |
Max Volts 最大電壓 （V） |
IMAX I最大 （A） |
PDMAX PD最大 （W） |
RMIN （Ω） |
R1max R1最大 （Ω） |
最大 跳 閘 時間 （A） |
最大 跳 閘 時間 （秒） |
產品 規格 |
|---|---|---|---|---|---|---|---|---|---|---|
| microSMD190LR-2 | 1.9 | 4.9 | 6 | 50 | 1 | 0.006 | 0.021 | 9.5 | 4 |
 |
| microSMD200LR-2 | 2 | 5 | 6 | 50 | 1 | 0.006 | 0.021 | 9.5 | 4 |
|
| microSMD250LR-A-2 | 2.5 | 5.2 | 6 | 50 | 1 | 0.005 | 0.018 | 9.5 | 5 |
|
| microSMD350LR-2 | 3.5 | 9 | 6 | 50 | 1 | 0.0025 | 0.011 | 10 |
|
|
| microSMD350LR-D-2 | 3.5 | 9 | 6 | 50 | 1 | 0.0025 | 0.011 | 9.5 | 10 |
|
| microSMD380LR-2 | 3.8 | 9 | 6 | 50 | 1 | 0.0025 | 0.009 | 9.5 | 10 |
|
| microSMD400LR-2 | 4 | 9 | 6 | 50 | 1 | 0.0025 | 0.009 | 9.5 | 10 |
|
| microSMD450LR-2 | 4.5 | 9 | 5 | 50 | 1 | 0.0025 | 0.011 | 9.5 | 10 |
|
| microSMD500LR-2 | 5 | 10 | 6 | 50 | 1 | 0.002 | 0.007 | 25 | 2 |
|
| microSMD550LR-2 | 5.5 | 11 | 5 | 50 | 1 | 0.002 | 0.006 | 25 | 2 |
|
| microSMD600LR-2 | 6 | 12 | 6 | 50 | 1 | 0.002 | 0.006 | 25 | 2 |
|
| nanoSMD175LR-2 | 1.75 | 5 | 6 | 50 | 1 | 0.008 | 0.034 | 9.5 | 1 |
|
| nanoSMD200LR-2 | 2 | 6 | 6 | 50 | 1 | 0.006 | 0.024 | 9.5 | 3 |
|
| nanoSMD270LR-2 | 2.7 | 6.3 | 6 | 50 | 1 | 0.005 | 0.018 | 8 | 5 |
|
| nanoSMD350LR-2 | 3.5 | 6.3 | 6 | 50 | 1 | 0.004 | 0.018 | 8 | 5 |
|
| nanoSMD380LR-2 | 3.8 | 8 | 6 | 50 | 1 | 0.004 | 0.014 | 9.5 | 10 |
|
| nanoSMD400LR-2 | 4 | 8 | 6 | 50 | 1 | 0.004 | 0.01 | 20 | 2 |
|
| nanoSMD450LR-2 | 4.5 | 9 | 6 | 50 | 1 | 0.002 | 0.008 | 25 | 2 |
|
| nanoSMD500LR-2 | 5 | 10 | 6 | 50 | 1 | 0.002 | 0.008 | 2 |
|
|
| nanoSMD500LR-D-2 | 5 | 10 | 6 | 50 | 1 | 0.002 | 0.008 | 25 | 2 |
|
| nanoSMD550LR-2 | 5.5 | 11 | 6 | 50 | 1 | 0.002 | 0.0075 | 25 | 2 |
|
| nanoSMD600LR-2 | 6 | 12 | 6 | 50 | 1 | 0.002 | 0.007 | 25 | 2 |
|
如有需要請聯系客服咨詢
-
