STM32F103工控模塊
更新時間：2020-06-30

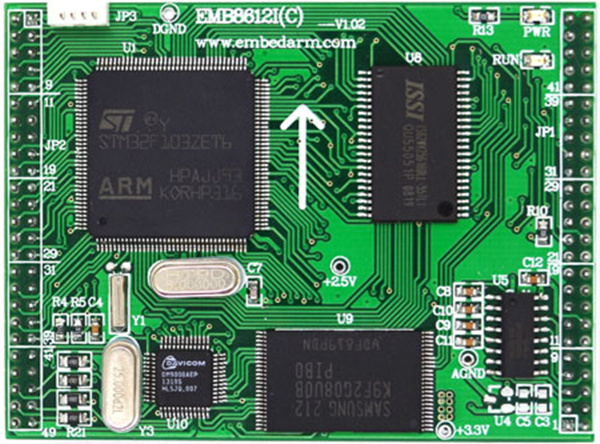

STM32F103ZE工控模塊硬件接口資源
（1）MCU為ST公司STM32F103ZET6，512KB程序FLASH、64KB RAM、最高72MIPS執行速度；
（2）板載512KB RAM (IS62WV26256)；
（3）板載8KB EEPROM (AT24C64)；
（4）板載2MB數據FLASH(AT45DB161D）；
（5）板載256MB NAND FLASH(K9F2G08U0B）；
（6）RTC時鐘，只需外接電池座實現帶停電保護功能；
（7）1個PWR電源指示燈及1個運行指示燈；
（6）近55個輸入輸出IO，用戶可自由定義功能；
（7）4路高速PWM信號輸出；2路高速脈沖信號輸入；
（8） 8路12位AD輸入轉換接口；
（9） 2路12位DA輸出接口；
（10）5路UART通訊接口，其中2路RS232輸出，3路TTL輸出；
（12）1路CAN通信接口，支持CAN2.0A和CAN2.0B；
（13）1個USB2.0從機接口通信；
（14）1個SD卡讀寫接口；
（15）一個10/100M(DM9000A)自適應以太網絡接口，外圍只需接HR911103A就可以；
（16）擴展16位總線輸出接口，可以直接驅動各種彩色TFT LCD，支持SPI觸摸屏；
（17）內置獨立看門狗，確保系統永遠不死機；
（18）+5V供電，JTAG調試接口；
（19）4層工業PCB板設計，小體積只有70mm*52mm；
（20）全部選用工業級器件，適用環境溫度-30～70℃；
