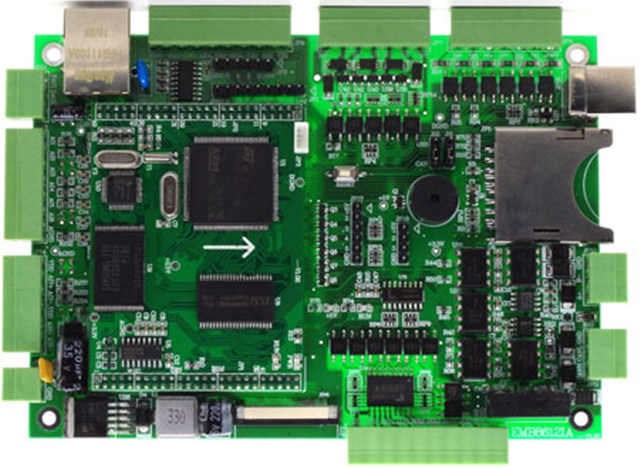

EMB8612IA工業控制板
更新時間：2021-01-27
（1）MCU為ST公司STM32F103ZET6，512KB程序FLASH、64KB RAM、最高72MIPS執行速度；
（2）板載512KB RAM (IS62WV26256)；
（3）板載8KB EEPROM (AT24C64)；
（4）板載2MB數據FLASH(AT45DB161D）；
（5）板載256MB NAND FLASH(K9F2G08U0B）；
（6）RTC時鐘，只需外接電池座實現帶停電保護功能；
（7）1個PWR電源指示燈及1個運行指示燈；
（6）13路光耦隔離輸出，8路加ULN2803驅動，5路加MOS可以直接驅動繼電器；
（7）5路光耦隔離輸入，支持5V、12V、24V電壓輸入；
（7）2路高速PWM信號輸出；2路高速脈沖信號輸入；
（8） 8路12位AD轉換，其中6路單端輸入，信號量程0~+5V/0~+10V/-5~+5V//-10~+10V/0~20mA； 2路4~20mA電流環輸入或差分輸入(信號量程0~+5V/0~+10V/-5~+5V/-10~+10V)；
（9）2路12位DA輸出，輸出信號范圍0~+10V；
（10）4路RS232通訊接口；
（10）1路帶光耦隔離RS485（半雙工）通訊接口；
（12）1路帶光耦隔離CAN通信接口，支持CAN2.0A和CAN2.0B；
（13）1個USB2.0從機接口通信(與CAN不能同時使用)；
（14）1個SD卡讀寫接口；
（15）一個10/100M(DM9000A)自適應以太網絡接口；
（16）擴展16位總線輸出接口，可以直接驅動各種彩色TFT LCD，支持SPI觸摸屏；
（17）內置獨立看門狗，確保系統永遠不死機；
（18）REF3025產生2.5V電壓基準，精度：±5mV、50ppm；
（19）+9V~+26V供電，SWD調試接口；
（20）核心模塊4層工業PCB板設計，底板尺寸140mm*100mm；
（21）全部選用工業級器件，適用環境溫度-30～70℃；
